La pompe de relevage est un composant essentiel d'une station de relevage, destiné à stocker temporairement un fluide avant de le transférer vers un circuit en hauteur. Dans le domaine du bâtiment et des travaux publics (BTP), ce terme désigne aussi bien la pompe hydraulique que l'ensemble du dispositif. Ces équipements polyvalents sont d'une grande aide pour de nombreux travaux dans votre foyer et votre jardin.
Caractéristiques des pompes de relevage
Les pompes de relevage sont équipées d'un moteur électrique ou thermique qui entraîne plusieurs étages de turbines. Leur but est d'aspirer un fluide depuis le point le plus bas d'un écoulement gravitaire et de le refouler sous pression vers un nouveau réseau. Les pompes peuvent être mobiles ou fixes et se distinguent par :
- Puissance du moteur : exprimée en Watts, elle doit être suffisante pour compenser les pertes de charge sans risque de surchauffe.
- Débit maximum : mesuré en mètres cube par heure (m3/h), il doit satisfaire aux exigences hydrauliques, diminuant avec l'élévation de la colonne de refoulement.
- Hauteur manométrique totale (HMT) : indiquée en mètres, elle reflète la dénivellation maximale que la pompe peut gérer.
- Granulométrie admissible : définit la taille maximale des solides en suspension dans le fluide.
Les pompes utilisées dans les installations domestiques sont généralement de type submersible, avec un moteur électrique d'une puissance comprise entre 250 et 1 500 W. Elles sont équipées d'un contacteur automatique pour gérer le niveau de fluide et doivent être raccordées à un disjoncteur dédié.
Utilisation des pompes pour le relevage des eaux domestiques
Les pompes mobiles, souvent autoamorçantes, se mettent en marche lorsque la turbine est immergée. Elles sont généralement équipées d'un contacteur à flotteur pour une utilisation automatique. Les modèles de surface fonctionnent en circuit fermé, tandis que certaines nécessitent une supervision manuelle. Elles conviennent pour des applications spécifiques, dont :
- Relevage des eaux pluviales, des inondations ou des eaux de chantiers.
- Arrosage ou remplissage de réservoirs.
- Vidage de piscines ou de réservoirs.
- Transferts d'eaux ménagères légèrement chargées.
La technologie et les matériaux des turbines varient selon la granulométrie des fluides à traiter, il est fondamental de respecter les limitations pour éviter d'endommager l'équipement.
1 - Pompes pour eaux claires
Celles-ci, souvent appelées "vide cave", sont conçues pour aspirer des impuretés peu abrasives (diamètre 13 à 20 mm). Fabriquées en matière synthétique ou en métal inoxydable, elles permettent des débits importants, qui diminuent cependant avec l'élévation de la pression.
2 - Pompes pour eaux usées chargées
Ces modèles fonctionnent avec des roues à technologie vortex pour traiter des déchets plus volumineux, tels que ceux provenant des WC. Elles sont fiables et autoamorçantes, minimisant les vibrations et évitant les obstructions.
3 - Pompes pour eaux avec matières fibreuses
Idéales pour des éléments jusqu'à 80 mm de diamètre, ces pompes à broyeur intègrent un dispositif de découpe pour faciliter le passage des matières dans les canalisations, évitant ainsi les blocages fréquents.

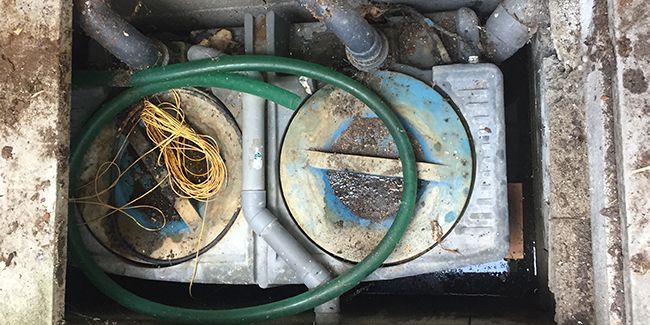

Fonctionnement d'une station de relevage
Dans les résidences, une station de relevage est cruciale pour évacuer les eaux usées des zones en contrebas, notamment vers les systèmes d'assainissement collectifs. Ces stations comprennent :
- Une cuve de stockage en béton ou polyéthylène, enterrée selon le besoin.
- Une pompe de relevage avec son contacteur de niveau.
- Des systèmes de ventilation et d'alarme pour éviter les débordements.
Une installation postérieure est soumise à la réglementation, et les équipements doivent être conformes aux normes sanitaires en vigueur.
Entretien des pompes de relevage
Un entretien régulier est essentiel pour garantir le bon fonctionnement de votre équipement. En effet, l'accumulation occasionnelle de débris peut engendrer des dysfonctionnements. Il est recommandé d'effectuer des nettoyages tous les six mois :
- Enlevez les sédiments et nettoyez le flotteur.
- Éliminez les dépôts de graisse sur les parois.
- Vérifiez les pré-filtres et dégrilleurs.
Avant une longue absence, pensez à vidanger la cuve pour éviter toute obstruction future et assurer la pérennité de votre solution d’assainissement.
