Dans le monde de l'électronique, de nombreux composants jouent un rôle crucial dans le fonctionnement des appareils et des cartes. Parmi ces éléments, le condensateur électrique se distingue par ses multiples fonctions et ses usages variés. Voici l'essentiel à savoir sur cet élément fondamental.

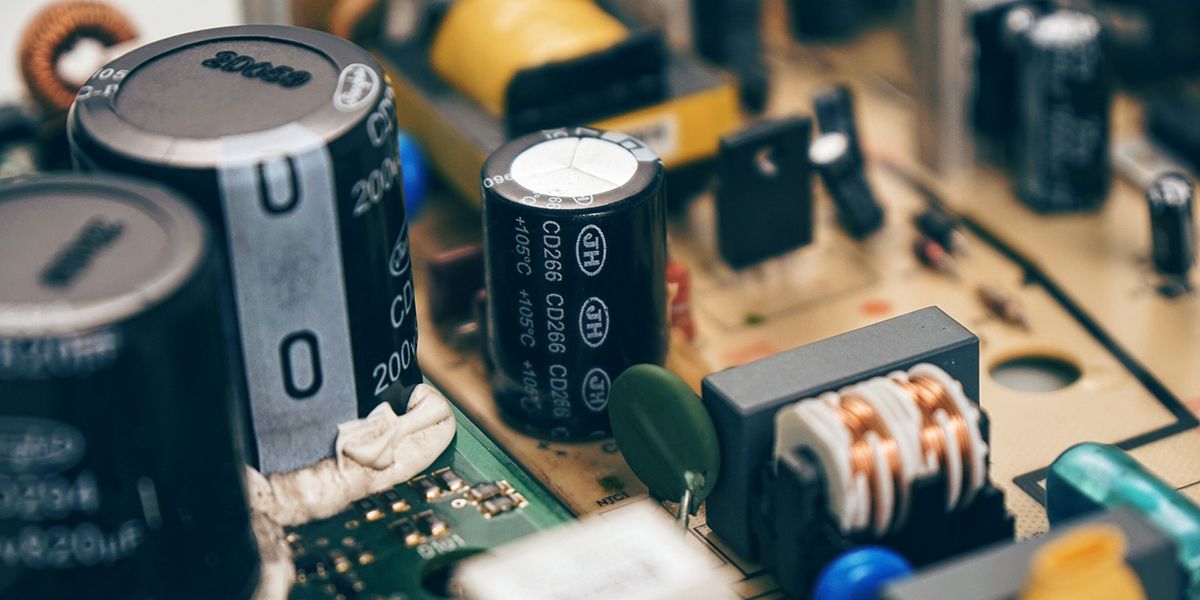

Zoom sur le condensateur électrique
Inventé en 1746 par le physicien hollandais Pieter Van Musschenbroek, le condensateur, connu autrefois sous le nom de "bouteille de Leyde", est un composant électronique de base. Bien que ses formes soient variées, le modèle le plus courant ressemble à un "bidon", composé d’un isolant polarisable (diélectrique) et de deux électrodes conductrices.
Dans un circuit électrique ou sur une carte électronique, sa fonction principale est de stocker des charges électriques opposées grâce à ses armatures. La capacité d'un condensateur se mesure en farads et est indiquée sur son boîtier, variant selon les modèles.
Les différents types de condensateurs électriques
Les progrès de la chimie ont permis d'optimiser les performances des condensateurs, entraînant l'émergence de divers types sur le marché, chacun ayant des caractéristiques spécifiques.
Le condensateur en céramique
Les condensateurs en céramique se déclinent en trois types :
- multicouche ;
- disque ;
- tubulaire.
Ils sont utilisés dans des applications haute fréquence et haute tension, mais présentent une sensibilité à la chaleur et des limitations de capacité.
Parmi les sous-types, on trouve :
- C0G (stables pour haute fréquence) ;
- X7R (stabilité moyenne) ;
- X5R (pour une utilisation spécifique) ;
- Y4T et Z5U (pour le découplage) ;
- spécialisés pour des applications en hyperfréquence.
Le condensateur en polyester
Ce type comprend :
- film multicouche ;
- film métallisé.
Dotés d'un isolant en plastique (polypropylène, polystyrène ou polyéthylène), ces condensateurs sont idéaux pour le découplage de signaux, particulièrement efficaces dans des contextes de faible charge, comme dans les radiotélescopes.
Le condensateur électrolytique aluminium
Conçu pour un stockage élevé d'énergie, il ne nécessite pas d'isolant entre les conducteurs et fonctionne grâce à un fil métallique couplé à un gel conducteur.
Les catégories de condensateurs
Les condensateurs se classifient en quatre grandes catégories selon la nature de leur diélectrique :
Condensateurs non polarisés
Avec des valeurs modérées, généralement fabriqués en Mylar ou céramique.
Condensateurs polarisés
Sensibles à la polarité, souvent appelés "condensateurs chimiques", ces modèles peuvent provoquer des dégâts s'ils sont mal utilisés.
Supercondensateurs
Bien qu'ayant une grande capacité, ils restent limités en tension, fruit des recherches sur l'optimisation des accumulateurs.
Condensateurs à capacité variable
Utilisés pour réaliser des filtres RLC ajustables.
À quoi sert un condensateur électrique ?
Utilisé dans un large éventail d'appareils, des machines à laver aux ordinateurs, les condensateurs jouent un rôle clé dans quatre cas principaux.
1 - Stabilisation de l'alimentation électrique
Grâce à leur capacité de conservation d'énergie, les condensateurs se déchargent durant les chutes de tension et se rechargent lors de pics, assurant la stabilité des circuits.
2 - Filtrage de signaux
Ici, les condensateurs améliorent la qualité des transmissions en atténuant les interférences, qu'il s'agisse de sons sur des appareils audio ou d'images sur des téléviseurs.
3 - Séparation des courants
Ils permettent de distinguer le courant continu du courant alternatif grâce à leur capacité à bloquer le courant continu.
4 - Stockage d'énergie
Les supercondensateurs, bien que moins performants que les batteries, stockent de l'énergie pour de courtes périodes.
En somme, le condensateur est essentiel pour la stabilité des circuits électriques, en régulant l'alimentation et en facilitant le démarrage de certains appareils, comme les sèche-linges.
Identifier un condensateur défectueux
Pour repérer un dysfonctionnement, vérifiez les déformations visibles comme un gonflement. Ces signes souvent précurseurs de vieillissement impliquent un remplacement urgent.
Pour tester des condensateurs moins visibles, un multimètre est nécessaire : déconnectez le condensateur, déchargez-le puis mesurez. Une valeur de 0 indique une défaillance.
Comment choisir un condensateur : guides et conseils
Le choix d'un condensateur de remplacement doit s'appuyer sur plusieurs critères :
- puissance moteur ;
- dimensions ;
- capacité en microfarads.
Pour éviter les erreurs, il est recommandé de consulter un professionnel lors de l'achat ou du remplacement.
