Le domino électrique, un boîtier essentiel pour des raccordements électriques domestiques, est à la fois simple à sélectionner, monter et brancher. Bien que son utilisation soit accessible à tous, il est toujours bon de connaître certaines précisions pour optimiser son utilisation.
Différence entre domino et sucre électrique
Le terme "domino" peut prêter à confusion. En effet, ce connecteur est aussi désigné par d'autres appellations telles que "sucre électrique", "bornier à vis" ou "connecteur électrique". Toutefois, quel que soit le nom, le domino demeure le moyen le plus aisé pour réaliser un branchement électrique.
À quoi ressemble un domino ?

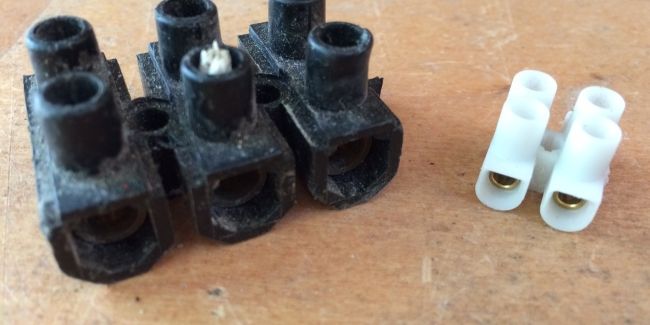

Le domino à vis se présente généralement comme un petit boîtier en plastique, blanc ou noir. À l’intérieur, une partie métallique permet le passage et le maintien des fils électriques. Dans le commerce, ces dominos sont souvent vendus en barrettes sécables, vous permettant de découper la quantité nécessaire.
Les fonctions du domino
Ce dispositif permet de réaliser des dérivations ou des raccordements électriques simples et sécurisés. Plusieurs types et tailles de dominos existent et doivent être choisis en fonction de l’équipement à raccorder. Contrairement à d'anciennes pratiques comme l’épissure, l’utilisation d’un domino est désormais immanquable pour un contact sécurisé.
Domino traditionnel vs Wago
Les connecteurs modernes, tels que le domino Wago<, remplacent progressivement les modèles à vis. Ces derniers se sécurisent via un ressort ou un levier, rendant l’installation encore plus rapide et facile, sans nécessiter de vissage.
Comment sélectionner un domino électrique adapté ?
Le choix du domino repose sur trois critères principaux : la puissance (en A), le diamètre des fils et leur quantité.
Les différentes tailles de dominos
Les dominos offrent différentes sections allant de 2,5 mm² à 25 mm², qui indiquent leur capacité à accueillir des fils. Il est crucial de sélectionner un domino dont la section est appropriée à la somme des sections des conducteurs à relier. Par exemple, pour deux fils de 2,5 mm², un domino de 6 mm² serait adéquat.
Adapter la taille du domino
Choisir un domino trop grand peut entraîner un mauvais contact, tandis qu’un domino trop petit empêchera un bon raccordement. Lorsque vous hésitez, apportez des brins de fils au magasin pour garantir votre choix.
Monter et brancher un domino électrique
Suivez ces étapes pour un raccordement réussi :
- Assurez-vous de la sécurité : Coupez l'alimentation au disjoncteur avant toute manipulation.
- Rassemblez le matériel : Vous aurez besoin d'un tournevis, d'une pince à dénuder, d'une pince coupante, et des fils adaptés.
- Préparez le domino : Ouvrez-le en dévissant les vis, suffisamment pour y introduire les fils sans forcer.
- Dénudez chaque fil sur environ 8 à 10 mm, assurant qu’ils ne dépassent pas du domino une fois installés.
- Insérez les fils : Ils doivent être placés dans le même sens pour optimiser le raccordement.
- Évitez de torsader les fils, car cela pourrait nuire au contact et à leur fixation.
- Serrez la vis : Un couple correct est essentiel pour un contact durable sans écraser les fils.
- Coupez l’excédent de fil si nécessaire.
- Assurez-vous que le domino reste accessible pour un éventuel dépannage.
- Ne scellez jamais un domino dans un mur, conformément à la norme NF C 15-100.
Utilisation d'un connecteur rapide (Wago)
Raccorder avec un système Wago est encore plus simple :
- Dénudez les fils de 8 à 10 mm et insérez-les dans les raccords rapides.
- Enfoncez chaque fil jusqu’au fond, garantissant que la partie dénudée est correctement intégrée.
- Les fils sont clipsés et maintenus par une manette, offrant une sécurité maximale.
Les raccords rapides Wago garantissent une sécurisation efficace et la possibilité de les manipuler plusieurs fois sans détériorer le mécanisme. Selon votre situation, le choix entre un domino à vis ou un Wago repose sur vos préférences et le type d'équipement à connecter.
